導語：針對部分客戶的特殊需求，現有產品并不能滿足其需求，需要旭信科技的工程師們進行專門的防爆設計和防爆改造。由于項目復雜程度的不同，這一過程，往往也會伴隨著艱辛與挑戰。一百多天的時間里，工程師們可能會遇到哪些問題，又是如何解決的呢？我們一起跟旭信科技防爆研發總工看看，我們是如何將大家的防爆定制需求落地的吧。

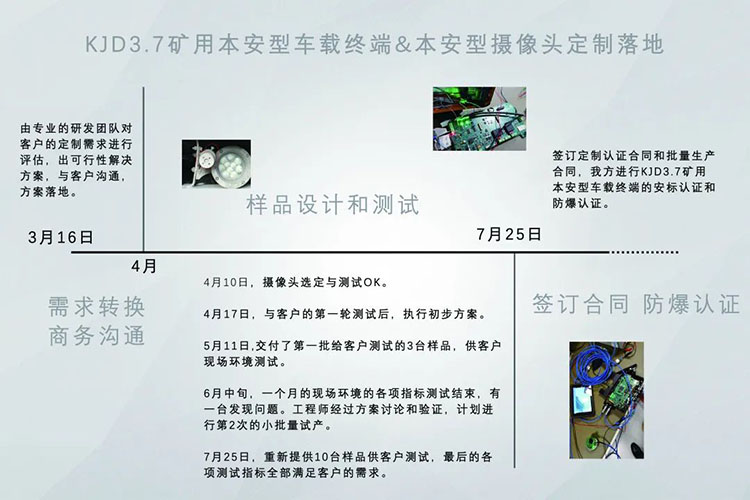

01 初步溝通：了解客戶所需，進行需求轉換

2020年3月16日，北京某集團公司提出了定制需求。

客戶需要利用我們的KJD3.7礦用本安型手持終端在礦車上進行倒車影像顯示，以及煤礦智能化測試平臺的數據實時顯示，需要配套本安型的攝像頭進行數據傳輸。

主要應用場景：

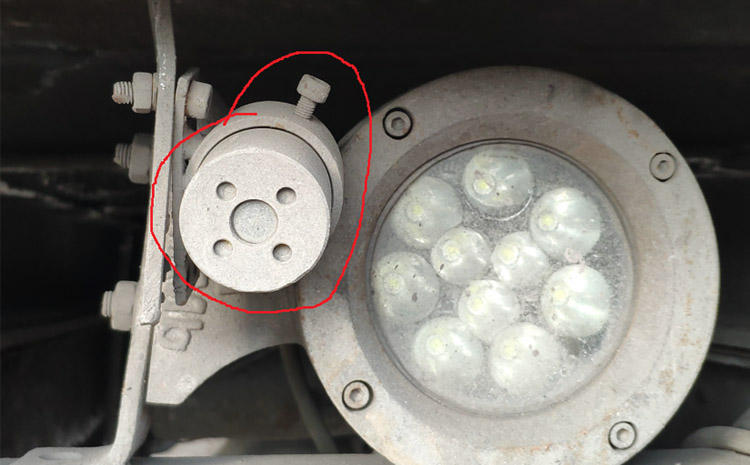

1.用于煤礦礦車（類似于貨車）的倒車影像顯示。當PAD接收到倒車信號后，可顯示倒車的影像。

2.PAD有USB接口，支持UVC的攝像頭。

3.最終要進行煤礦應用認證（防爆證和煤安證）。

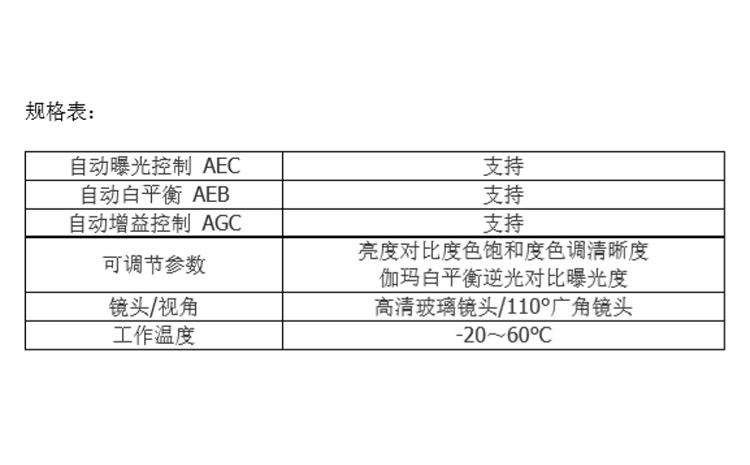

本安型攝像頭要求：

1.1080P，720P分辨率可調，10-30幀可調

2.USB3.0接口，支持UVC協議。

3.低照度 0.02 lux（因?yàn)榇蟛糠止ぷ鲿r(shí)間在礦井里），達到當前主流指標即可。

4.支持寬動態

5.工作電流：< 150 mA （盡量采用低功耗的方案，USB攝像頭不需要補光）

6.其它圖像參數參考常規的倒車攝像頭

7.軟件接口為通用接口

8.體積要求小一些最好，PCB外型為圓型

9.需要防爆設計（我方工程師提出設計指導）

10.需要提供防爆認證所需資料（原理圖，PCB圖，BOM表）

11.僅定制PCB板模組。

客戶最初的需求比較模糊，在進一步與客戶的溝通中，我們主動引領客戶，將現有的定制需求轉化為可以實現的技術。

02 樣品設計與測試：循序漸進，方案深入

本安型攝像頭與終端的匹配

首先，我們協助客戶進行攝像頭的選型，定制，測試。在4月10日，攝像頭選定，測試OK。

外接攝像頭需要我們的KJD3.7礦用終端自定義接口進行匹配，才能進行和USB攝像頭的數據傳輸，需要外開一個卡托小模具，進行結構上的匹配：

PAD 接口 PIN 線序定義

PIN1-USB 5V（PAD 4V 直接輸出）

PIN2-USB D[1]

PIN3-USB D+

PIN4-USB GND

PIN5 、PIN6 —— PAD GND

PIN7 、PIN8 —— PAD 4V

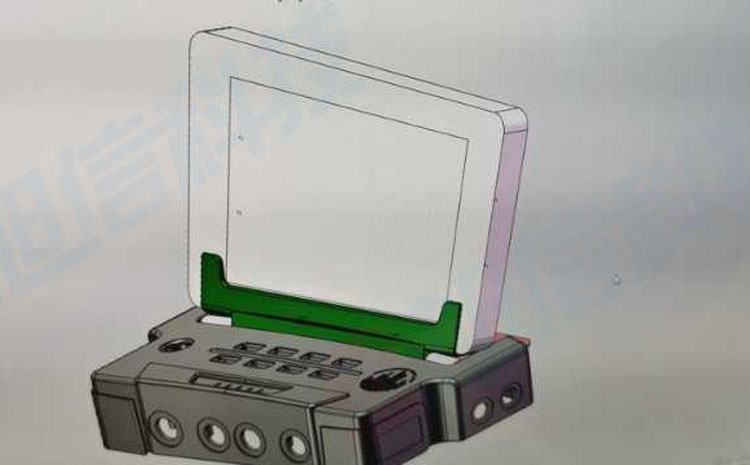

我們的結構工程師給出了詳細的圖紙，全力協助客戶的工程師進行卡托的設計。

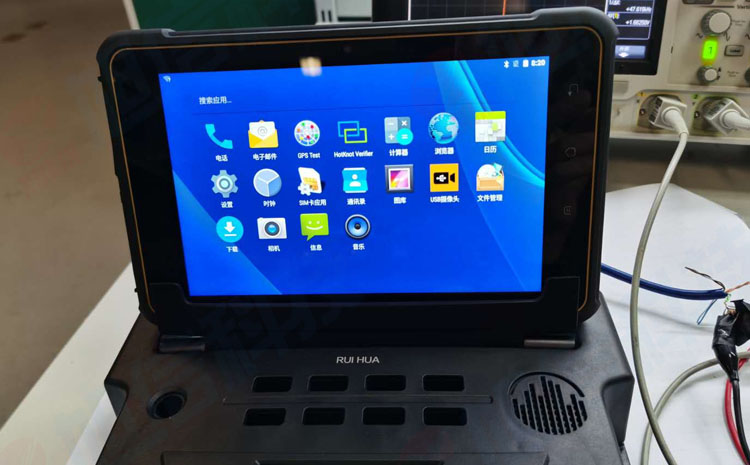

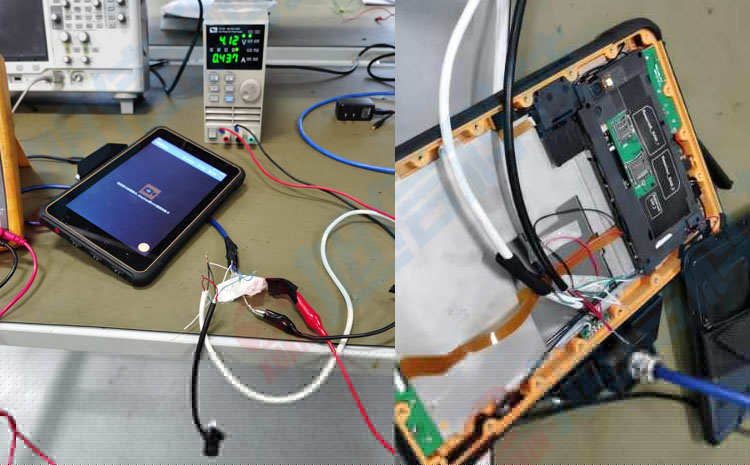

測試過程中，我們的測試工程師搭建硬件軟件測試環境，對終端連接攝像頭進行了各項功能測試。

方案優化，第一批樣品出爐

4月17日，經過我方與客戶的一輪測試后，初步方案成形。

隨后，我方研發團體經過硬件改造，結構設計，安卓系統的底層代碼優化，于5月11日交付了第一批給客戶測試的3臺樣品，供客戶現場環境測試。

測試樣品中出現問題，方案再修改

經過一個月的現場環境的各項指標測試，出現了一些問題，客戶要求的上電自啟動在3000次開機老化過程中，有一臺出現了問題。

我們的研發團隊針對出現的問題，經過方案討論和驗證，決定重新保留開機鍵，又計劃進行第二次的小批量試產。

樣品測試終合格

2020年7月25日，我們重新提供了10臺樣品供客戶測試，最后的各項測試指標全部滿足客戶的需求。這一次，將客戶的需求真正落地。

03 簽訂生產合同 進行防爆認證：客戶定制需求完全落地

最終，我們和客戶簽訂了定制認證合同和批量生產合同，由我方進行KJD3.7礦用本安型車載終端的安標認證和防爆認證。我們整理了防爆需要的所有電路圖紙和機械圖紙，確保第三方的防爆認證檢測順利通過。至此，我們實現了將客戶的防爆定制需求落地。
